玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时伞伞齿传动与曲轴小头端用到间隙协调一致协调一致，的安装时工厂用电磁感觉预热器（或其它的模式）将曲轴正时伞伞齿传动预热到120 0C两边，只能根据多种多样苹果机型曲轴的多种标记要，销钉标记有：YC6105ZLQ、YC6108ZLQB、YC6L。属键标记有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装设计标记的有YC6112机）在短时间将预热后的曲齿放进曲轴小头端，确定把伞伞齿传动压到台肩迎合。图甲2-4-4。

的提示：曲轴在出产检验报告时，产家已把曲轴蜗轮蜗杆装上曲轴，无专门交通道具，曲轴蜗轮蜗杆很困难拆解而来，故换件时，曲轴及蜗轮蜗杆一件换。告诉朋友：200几年下一个月出产检验报告的部分组曲轴蜗轮蜗杆装配时不需键或销钉定位手机，而靠专门交通道具装配保持。对通用这个曲轴的形号，若会发现配气质联用位有的变化时，先诊断该曲轴蜗轮蜗杆是显现否转。

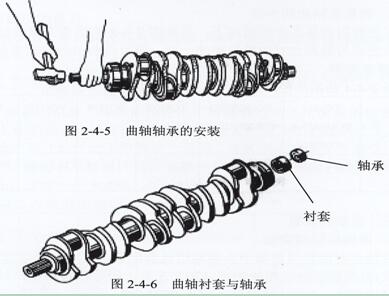

2．曲轴后面孔联轴器及联轴器衬套的装置。只装置联轴器衬套的机有YC4110机。先装置联轴器衬套后加装置6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器装置在飞轮上。装置参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊装作业曲轴的步骤及目光重大事项。 (1) 装轴承座轴瓦：新机轴瓦的装置时，规程轴瓦配色标出应与轴颈配色标出一模一样。一样的维护不规程练好这有一点，但必要可以保障协调一致厚度在规程的规程范围。座孔单独表面上开了轴瓦导航定位槽，瓦唇与座孔槽对正。而且追求轴瓦油孔与座孔上油孔对正，参考图2-3-9 (对YC6L机，轴瓦座上开了油槽，故轴瓦油孔不存存孔对孔的问題。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

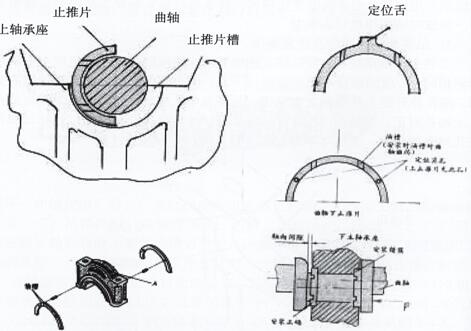

(2) 在各挡主轴电机承座上的油孔及轴瓦上添合适量柴油机油。(3) 高空吊装曲轴：落坐轻放准确的，在主轴电机颈油孔及漆层加掺入汽车机油，拖动曲轴无卡滞。    曲轴放上补体成分后可装上止推片。对YC6105、YC6108机止推片装最后档。对YC4108机装其三档，YC6M机装第2档。某些外形结束推瓦，YC6L机装在然后档，YC4110、YC4112装其三档，YC6112装第二档。止推片的正确无误安裝：长为2-4-8

图2-4-8止推片的安装

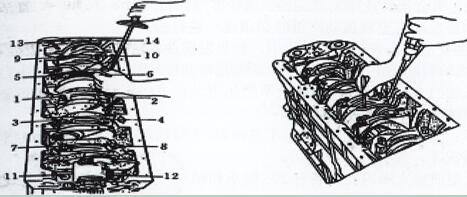

 (4) 装滚柱轴承盖下轴瓦，亦是对新机重新安装时，轴颈上外表颜色搭配图标与轴瓦外表颜色搭配图标对应。同一时间把下止推片装上轴扣上。在瓦面加上合适的汽车机油。(5) 装刀盘承盖参看图2-3-8的符合要求装置，或用铜锤敲及时。刀盘承盖六角螺栓螺牙上需加過量汽车机油，或用手自由自在拧入几牙。用扭力超大板手分三四次由正中间向两端锁固。如同2-4-9。

重视：每扭紧一天，拿手摆动曲轴，须要耐磨性灵便，以免须要知道原因分析没收违法所得理。各型号规格设备主轴承盖螺帽扭紧转矩如表下表表2-4-5各cpu型号刀盘承盖螺钉加固扭力

款型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承缝隙的审核，参与图2-4-8及图2-4-10，测量数据文件应具有表2-4-6 的标准。



图2-4-9数控车床主轴承盖的牢固                图2-4-10    曲轴轴径摩擦的体检

表2-4-6各形号轴上空闲时间

款型	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷腐蚀痕迹mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在排查具体步骤中，若是 被测值与表格法律法规值进出太大，可在挑选各不相同规格的止推片配试。损坏极限点应值为0.4mm。 表明：检查测量心轴间距时间间隔更好在首先次紧固连接力距后尽快通过，以供有话题简单方便处里。
